OpenGL 与 Go 教程第二节：绘制游戏面板
============================================================

 _[第一节: Hello, OpenGL][6]_  |  _[第二节: 绘制游戏面板][7]_  |  _[第三节：实现游戏功能][8]_

 _这篇教程的所有源代码都可以在 [GitHub][9] 上找到._

欢迎回到《OpenGL 与 Go 教程》。如果你还没有看过[第一节][15]，那就要回过头去看看那一节。

你现在应该能够创造一个漂亮的白色三角形，但我们不会把三角形当成我们游戏的基本单元，是时候把三角形变成正方形了，然后我们会做出一个完整的方格。

让我们现在开始做吧！

### 利用三角形绘制方形

在我们绘制方形之前，先把三角形变成直角三角形。打开 **main.go** 文件，把 **triangle** 的定义改成像这个样子：

```
triangle = []float32{
    -0.5, 0.5, 0,
    -0.5, -0.5, 0,
    0.5, -0.5, 0,
}
```

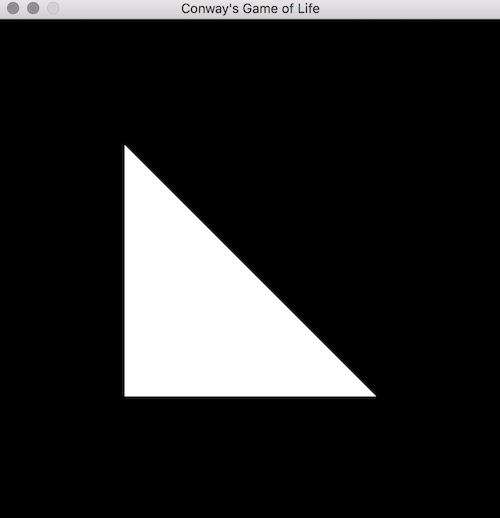

我们做的事情是，把最上面的顶点 X 坐标移动到左边（也就是变为**-0.5**），这就变成了像这样的三角形：

 ![Conway's Game of Life in OpenGL and Golang Tutorial - Right-Angle Triangle](https://kylewbanks.com/images/post/golang-opengl-conway-4.png)

很简单，对吧？现在让我们用两个这样的三角形顶点做成正方形。把 **triangle** 重命名为 **square**，然后添加第二个三角形的顶点数据，把直角三角形变成这样的：

```
square = []float32{
    -0.5, 0.5, 0,
    -0.5, -0.5, 0,
    0.5, -0.5, 0,

    -0.5, 0.5, 0,
    0.5, 0.5, 0,
    0.5, -0.5, 0,
}
```

注意：你也要把在 **main** 和 **draw** 里面命名的 **triangle** 改为 **square**。

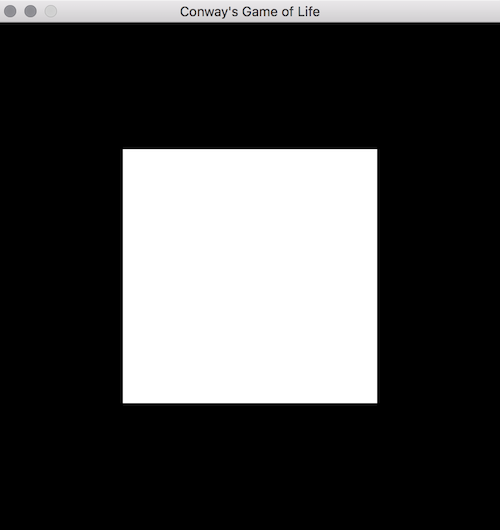

我们通过添加三个顶点，把顶点数增加了一倍，这三个顶点就是右上角的三角形，用来拼成方形。运行它看看效果：

 ![Conway's Game of Life in OpenGL and Golang Tutorial - Two Triangles Make a Square](https://kylewbanks.com/images/post/golang-opengl-conway-5.png)

很好，现在我们能够绘制正方形了！OpenGL 一点都不难，对吧？

### 在窗口中绘制方形格子

现在我们能画一个方形，怎么画 100 个吗？我们来创建一个 **cell** 结构体，用来表示格子的每一个单元，因此我们能够很灵活的选择绘制的数量：

```
type cell struct {
    drawable uint32

    x int
    y int
}
```

**cell** 结构体包含一个 **drawable** 属性，这是一个 **Vertex Array Object（顶点数组对象）**，就像我们在之前创建的一样，这个结构体还包含 X 和 Y 坐标，用来表示这个格子的位置。

我们还需要两个常量，用来设定格子的大小和形状：

```
const (
    ...

    rows = 10
    columns = 10
)
```

现在我们添加一个创建格子的函数：

```
func makeCells() [][]*cell {
    cells := make([][]*cell, rows, rows)
    for x := 0; x < rows; x++ {
        for y := 0; y < columns; y++ {
            c := newCell(x, y)
            cells[x] = append(cells[x], c)
        }
    }

    return cells
}
```

这里我们创建多维的 slice（注：这是 Go 语言中的一种动态数组），代表我们的游戏面板，用 **newCell** 新函数创建的 **cell** 来填充矩阵的每个元素，我们待会就来实现 **newCell** 这个函数。

在接着往下阅读前，我们先花一点时间来看看 **makeCells** 函数做了些什么。我们创造了一个 slice（切片），这个 slice 的长度和格子的行数相等，每一个 slice 里面都有一个用 slice 包含的一系列格子，这些格子的数量与列数相等。如果我们把 **rows** 和 **columns** 都设定成 2，那么就会创建如下的矩阵：

```
[
    [cell, cell],
    [cell, cell]
]
```

还可以创建一个更大的矩阵，包含 **10x10** 个格子：

```
[
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],
    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell]
]
```

现在应该理解了我们创造的矩阵的形状和表示方法。让我们看看 **newCell** 函数到底是怎么填充矩阵的：

```
func newCell(x, y int) *cell {
    points := make([]float32, len(square), len(square))
    copy(points, square)

    for i := 0; i < len(points); i++ {
        var position float32
        var size float32
        switch i % 3 {
        case 0:
                size = 1.0 / float32(columns)
                position = float32(x) * size
        case 1:
                size = 1.0 / float32(rows)
                position = float32(y) * size
        default:
                continue
        }

        if points[i] < 0 {
                points[i] = (position * 2) - 1
        } else {
                points[i] = ((position + size) * 2) - 1
        }
    }

    return &cell{
        drawable: makeVao(points),

        x: x,
        y: y,
    }
}
```

这个函数里有很多内容，我们把它分成几个部分。我们做的第一件事是复制了 **square**  的定义。这让我们能够修改该定义，定制当前的格子位置，而不会影响其它使用 **square** 定义的格子。然后我们基于当前索引迭代复制后的 **points**。我们用求余数的方法来判断我们是在操作 X 坐标（**i % 3 == 0**），还是在操作 Y 坐标（**i % 3 == 1**）（跳过 Z 坐标是因为我们仅在二维层面上进行操作），跟着确定格子的大小（也就是占据整个游戏面板的比例），当然它的位置是基于格子在 **相对游戏面板的** X 和 Y 坐标。

接着，我们改变那些包含在 **square** slice 中定义的 **0.5**，**0**， **-0.5** 这样的点。如果点小于 0，我们就把它设置成原来的 2 倍（因为 OpenGL 坐标的范围在 **-1** 到 **1** 之间，范围大小是 2），减 1 是为了归一化 OpenGL 坐标。如果点大于等于 0，我们的做法还是一样的，不过要加上我们计算出的尺寸。

这样做是为了设置每个格子的大小，这样它就能只填充它在面板中的部分。因为我们有 10 行 10 列，每一个格子能分到游戏面板的 10% 宽度和高度。

最后，确定了所有点的位置和大小，我们用提供的 X 和 Y 坐标创建一个格子，设置 **drawable** 字段和我们刚刚操作 **points** 得到的 **Vertex Array Object** 对象一致。

好了，现在我们在 **main** 函数里可以移去对 **makeVao** 的调用了，用 **makeCells** 代替。我们还修改了 **draw**，让它绘制一系列的格子而不是一个 **vao**。

```
func main() {
    ...

    // vao := makeVao(square)
    cells := makeCells()

    for !window.ShouldClose() {
        draw(cells, window, program)
    }
}

func draw(cells [][]*cell, window *glfw.Window, program uint32) {
    gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)
    gl.UseProgram(program)

    // TODO

    glfw.PollEvents()
    window.SwapBuffers()
}
```

现在我们要让每个格子知道怎么绘制出自己。在 **cell** 里面添加一个 **draw** 函数：

```
func (c *cell) draw() {
    gl.BindVertexArray(c.drawable)
    gl.DrawArrays(gl.TRIANGLES, 0, int32(len(square) / 3))
}
```

这看上去很熟悉，它很像我们之前在 **vao** 里写的 **draw**，唯一的区别是我们的 **BindVertexArray** 函数用的是 **c.drawable**，这是我们在 **newCell** 中创造的格子的 **vao**。

回到 main 中的 **draw** 函数上，我们可以循环每个格子，让它们自己绘制自己：

```
func draw(cells [][]*cell, window *glfw.Window, program uint32) {
    gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)
    gl.UseProgram(program)

    for x := range cells {
        for _, c := range cells[x] {
            c.draw()
        }
    }

    glfw.PollEvents()
    window.SwapBuffers()
}
```

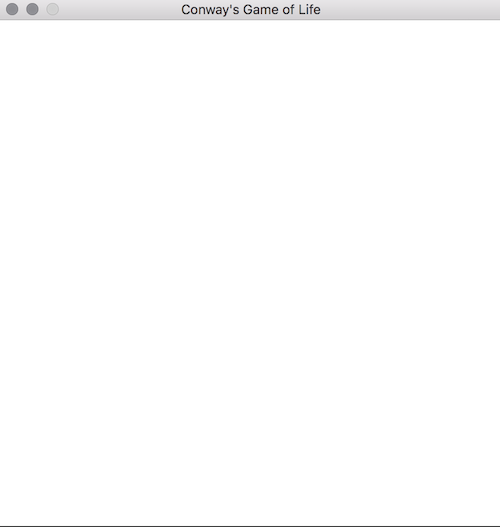

你看到了我们循环每一个格子，调用它的 **draw** 函数。如果运行这段代码，你能看到像下面这样的东西：

 ![Conway's Game of Life in OpenGL and Golang Tutorial - Full Grid](https://kylewbanks.com/images/post/golang-opengl-conway-6.png)

这是你想看到的吗？我们做的是在格子里为每一行每一列创建了一个方块，然后给它上色，这就填满了整个面板！

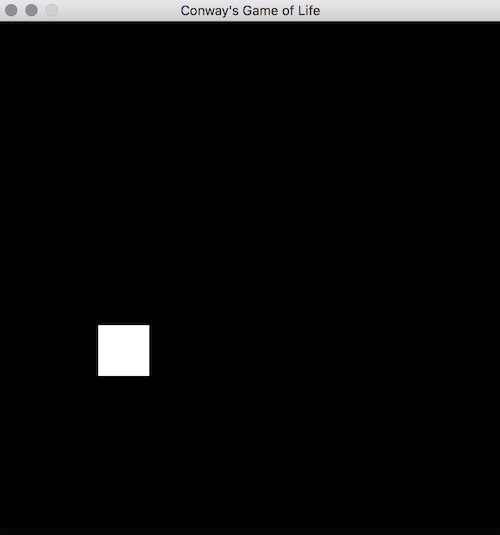

注释掉 for 循环，我们就可以看到分隔的格子，像这样：

```
// for x := range cells {
//     for _, c := range cells[x] {
//         c.draw()
//     }
// }

cells[2][3].draw()
```

 ![Conway's Game of Life in OpenGL and Golang Tutorial - A Single Cell](https://kylewbanks.com/images/post/golang-opengl-conway-7.png)

这只绘制坐标在 **(X=2, Y=3)** 的格子。你可以看到，每一个独立的格子占据着面板的一小块部分，并且会绘制自己那部分空间。我们也能看到游戏面板有自己的原点，也就是坐标为 **(X=0, Y=0)** 的点，在窗口的左下方。这仅仅是我们的 **newCell** 函数计算位置的方式，也可以用右上角，右下角，左上角，中央，或者其它任何位置当作原点。

接着往下做，移除 **cells[2][3].draw()** 这一行，取消 for 循环的那部分注释，变成之前那样全部绘制的样子。

### 总结

好了，我们现在能用两个三角形画出一个正方形了，我们还有一个游戏的面板了！我们该为此自豪，目前为止我们已经接触到了很多零碎的内容，老实说，最难的部分还在前面等着我们！

在接下来的 [第三节]，我们会实现游戏核心逻辑，看到很酷的东西！

 _[第 1 节: Hello, OpenGL][10]_  |  _[第二节: 绘制游戏面板][11]_  |  _[第三节：实现游戏功能][12]_

 _该教程的完整源代码可以在 [GitHub][13] 上获得。_


### 回顾

这是这一部分教程中 **main.go** 文件的内容：

```
package main

import (
	"fmt"
	"log"
	"runtime"
	"strings"

	"github.com/go-gl/gl/v4.1-core/gl" // OR: github.com/go-gl/gl/v2.1/gl
	"github.com/go-gl/glfw/v3.2/glfw"
)

const (
	width  = 500
	height = 500

	vertexShaderSource = `
		#version 410
		in vec3 vp;
		void main() {
			gl_Position = vec4(vp, 1.0);
		}
	` + "\x00"

	fragmentShaderSource = `
		#version 410
		out vec4 frag_colour;
		void main() {
			frag_colour = vec4(1, 1, 1, 1.0);
		}
	` + "\x00"

	rows    = 10
	columns = 10
)

var (
	square = []float32{
		-0.5, 0.5, 0,
		-0.5, -0.5, 0,
		0.5, -0.5, 0,

		-0.5, 0.5, 0,
		0.5, 0.5, 0,
		0.5, -0.5, 0,
	}
)

type cell struct {
	drawable uint32

	x int
	y int
}

func main() {
	runtime.LockOSThread()

	window := initGlfw()
	defer glfw.Terminate()
	program := initOpenGL()

	cells := makeCells()
	for !window.ShouldClose() {
		draw(cells, window, program)
	}
}

func draw(cells [][]*cell, window *glfw.Window, program uint32) {
	gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)
	gl.UseProgram(program)

	for x := range cells {
		for _, c := range cells[x] {
			c.draw()
		}
	}

	glfw.PollEvents()
	window.SwapBuffers()
}

func makeCells() [][]*cell {
	cells := make([][]*cell, rows, rows)
	for x := 0; x < rows; x++ {
		for y := 0; y < columns; y++ {
			c := newCell(x, y)
			cells[x] = append(cells[x], c)
		}
	}

	return cells
}

func newCell(x, y int) *cell {
	points := make([]float32, len(square), len(square))
	copy(points, square)

	for i := 0; i < len(points); i++ {
		var position float32
		var size float32
		switch i % 3 {
		case 0:
			size = 1.0 / float32(columns)
			position = float32(x) * size
		case 1:
			size = 1.0 / float32(rows)
			position = float32(y) * size
		default:
			continue
		}

		if points[i] < 0 {
			points[i] = (position * 2) - 1
		} else {
			points[i] = ((position + size) * 2) - 1
		}
	}

	return &cell{
		drawable: makeVao(points),

		x: x,
		y: y,
	}
}

func (c *cell) draw() {
	gl.BindVertexArray(c.drawable)
	gl.DrawArrays(gl.TRIANGLES, 0, int32(len(square)/3))
}

// initGlfw initializes glfw and returns a Window to use. 初始化 glfw，返回一个可用的 Window
func initGlfw() *glfw.Window {
	if err := glfw.Init(); err != nil {
		panic(err)
	}
	glfw.WindowHint(glfw.Resizable, glfw.False)
	glfw.WindowHint(glfw.ContextVersionMajor, 4)
	glfw.WindowHint(glfw.ContextVersionMinor, 1)
	glfw.WindowHint(glfw.OpenGLProfile, glfw.OpenGLCoreProfile)
	glfw.WindowHint(glfw.OpenGLForwardCompatible, glfw.True)

	window, err := glfw.CreateWindow(width, height, "Conway's Game of Life", nil, nil)
	if err != nil {
		panic(err)
	}
	window.MakeContextCurrent()

	return window
}

// initOpenGL initializes OpenGL and returns an intiialized program.  初始化 OpenGL 并返回一个可用的着色器程序
func initOpenGL() uint32 {
	if err := gl.Init(); err != nil {
		panic(err)
	}
	version := gl.GoStr(gl.GetString(gl.VERSION))
	log.Println("OpenGL version", version)

	vertexShader, err := compileShader(vertexShaderSource, gl.VERTEX_SHADER)
	if err != nil {
		panic(err)
	}

	fragmentShader, err := compileShader(fragmentShaderSource, gl.FRAGMENT_SHADER)
	if err != nil {
		panic(err)
	}

	prog := gl.CreateProgram()
	gl.AttachShader(prog, vertexShader)
	gl.AttachShader(prog, fragmentShader)
	gl.LinkProgram(prog)
	return prog
}

// makeVao initializes and returns a vertex array from the points provided. 初始化并返回由 points 提供的顶点数组
func makeVao(points []float32) uint32 {
	var vbo uint32
	gl.GenBuffers(1, &vbo)
	gl.BindBuffer(gl.ARRAY_BUFFER, vbo)
	gl.BufferData(gl.ARRAY_BUFFER, 4*len(points), gl.Ptr(points), gl.STATIC_DRAW)

	var vao uint32
	gl.GenVertexArrays(1, &vao)
	gl.BindVertexArray(vao)
	gl.EnableVertexAttribArray(0)
	gl.BindBuffer(gl.ARRAY_BUFFER, vbo)
	gl.VertexAttribPointer(0, 3, gl.FLOAT, false, 0, nil)

	return vao
}

func compileShader(source string, shaderType uint32) (uint32, error) {
	shader := gl.CreateShader(shaderType)

	csources, free := gl.Strs(source)
	gl.ShaderSource(shader, 1, csources, nil)
	free()
	gl.CompileShader(shader)

	var status int32
	gl.GetShaderiv(shader, gl.COMPILE_STATUS, &status)
	if status == gl.FALSE {
		var logLength int32
		gl.GetShaderiv(shader, gl.INFO_LOG_LENGTH, &logLength)

		log := strings.Repeat("\x00", int(logLength+1))
		gl.GetShaderInfoLog(shader, logLength, nil, gl.Str(log))

		return 0, fmt.Errorf("failed to compile %v: %v", source, log)
	}

	return shader, nil
}
```

让我知道这篇文章对你有没有帮助，在 Twitter [@kylewbanks][20] 或者下方的连接，关注我以便获取最新的文章！


--------------------------------------------------------------------------------
